1. 热力图介绍
- 热力图（Heat Map）是一种基于色彩对数据集进行可视化的方法，可表现出数据空间内各点之间的相关性，从而揭示影响结果的因素的变化趋势。例如，较大的值由较深的颜色表示，较小的值由较浅的颜色表示；较大的值由偏暖的颜色表示，较小的值由较冷的颜色表示，等等。
- 从数据结构来划分，热力图一般分为两种。第一，表格型热力图，也称色块图。它需要 2 个分类字段和 1 个数值字段，分类字段确定 x、y 轴，将图表划分为规整的矩形块。数值字段决定了矩形块的颜色。第二，非表格型热力图，或曰平滑的热力图，它需要 3 个数值字段，可绘制在平行坐标系中（2个数值字段分别确定x、y轴，1个数值字段确定着色）。
特点：热力图的最大特点就是能够穿透和揭示大量数据之间的空间关系，将复杂的结果可视化。它以色调的方式展示变量之间的关系，不同的色调对应着不同的值范围，渐变的颜色向着更多的变量、密集的空间和复杂的表现形式揭示变量之间的关系。
应用场景：
- 热力图适合用于查看总体的情况、发现异常值、显示多个变量之间的差异，以及检测它们之间是否存在任何相关性。
- 热力图在各行业有着广泛的应用，尤其是在市场营销、数据分析及空间数据处理领域，比如用热力图可以分析航班的晚间到达率，可以分析疾病的集中地区，可以整理出某个行业的流行程度等。
2. 基础热力图
上述代码中，首先创建了一个data列表，其中每个元素代表一个数据点，包括x轴坐标、y轴坐标和数值。然后创建了一个HeatMap实例，并使用add_xaxis()和add_yaxis()方法设置x轴和y轴的标签，同时将数据传入add_yaxis()方法中。 最后在jupyter notebook中渲染图表：
from pyecharts import options as opts
from pyecharts.charts import HeatMap
# 构造热力图数据
data = [
[0, 0, 5],
[0, 1, 10],
[0, 2, 20],
[1, 0, 15],
[1, 1, 25],
[1, 2, 30],
[2, 0, 35],
[2, 1, 40],
[2, 2, 45],
]
heatmap = (
HeatMap()
.add_xaxis(['A', 'B', 'C'])
.add_yaxis("series0", ['1', '2', '3'], data)
.set_global_opts(
title_opts=opts.TitleOpts(title="基本热力图示例"),
visualmap_opts=opts.VisualMapOpts(is_show=False), # 不显示热力标尺
)
.set_series_opts(label_opts=opts.LabelOpts(is_show=False)) # 不显示数字
)
# 在jupyter notebook中渲染图表
heatmap.render_notebook()
运行结果：
3. 添加色块数值
当opts.LabelOpts()函数中is_show=True的时候，每个色块上显示对应的数值：
from pyecharts import options as opts
from pyecharts.charts import HeatMap
# 构造热力图数据
data = [
[0, 0, 5],
[0, 1, 10],
[0, 2, 20],
[1, 0, 15],
[1, 1, 25],
[1, 2, 30],
[2, 0, 35],
[2, 1, 40],
[2, 2, 45],
]
heatmap = (
HeatMap()
.add_xaxis(['A', 'B', 'C'])
.add_yaxis("series0", ['1', '2', '3'], data)
.set_global_opts(
title_opts=opts.TitleOpts(title="基本热力图示例"),
visualmap_opts=opts.VisualMapOpts(is_show=False),
)
.set_series_opts(label_opts=opts.LabelOpts(is_show=True)) # 设置显示数字
)
# 在jupyter notebook中渲染图表
heatmap.render_notebook()
运行结果：
4. 添加热力标尺
当opts.VisualMapOpts()函数中is_show=True的时候，会在旁边添加热力标尺，拖动热力标尺会突出对应色块：
from pyecharts import options as opts
from pyecharts.charts import HeatMap
# 构造热力图数据
data = [
[0, 0, 5],
[0, 1, 10],
[0, 2, 20],
[1, 0, 15],
[1, 1, 25],
[1, 2, 30],
[2, 0, 35],
[2, 1, 40],
[2, 2, 45],
]
heatmap = (
HeatMap()
.add_xaxis(['A', 'B', 'C'])
.add_yaxis("series0", ['1', '2', '3'], data)
.set_global_opts(
title_opts=opts.TitleOpts(title="基本热力图示例"),
visualmap_opts=opts.VisualMapOpts(is_show=True), # 显示热力标尺
)
.set_series_opts(label_opts=opts.LabelOpts(is_show=True)) # 显示数字
)
# 在jupyter notebook中渲染图表
heatmap.render_notebook()
运行结果：
5. 修改色块颜色
在Pyecharts模块中，在visualmap_opts=opts.VisualMapOpts()函数可以使用range_color=[]参数来设置颜色范围。range_color参数接受一个包含颜色值的列表，用于定义热力图中不同数值对应的颜色。以下是一些常用的颜色值示例：
使用预定义的颜色名称：
- ‘red’: 红色
- ‘blue’: 蓝色
- ‘green’: 绿色
- ‘yellow’: 黄色
- ‘orange’: 橙色
- ‘purple’: 紫色
使用RGB颜色值：
- ‘#FF0000’: 红色
- ‘#0000FF’: 蓝色
- ‘#00FF00’: 绿色
- ‘#FFFF00’: 黄色
- ‘#FFA500’: 橙色
- ‘#800080’: 紫色
以下是一个示例代码，展示如何使用range_color参数设置颜色范围：
from pyecharts import options as opts
from pyecharts.charts import HeatMap
# 构造热力图数据
data = [
[0, 0, 5],
[0, 1, 10],
[0, 2, 20],
[1, 0, 15],
[1, 1, 25],
[1, 2, 30],
[2, 0, 35],
[2, 1, 40],
[2, 2, 45],
]
heatmap = (
HeatMap()
.add_xaxis(['A', 'B', 'C'])
.add_yaxis("series0", ['1', '2', '3'], data)
.set_global_opts(
title_opts=opts.TitleOpts(title="基本热力图示例"),
visualmap_opts=opts.VisualMapOpts(is_show=True, range_color=['#0000FF','#00FF00']), # 显示热力标尺
)
.set_series_opts(label_opts=opts.LabelOpts(is_show=True)) # 显示数字
)
# 在jupyter notebook中渲染图表
heatmap.render_notebook()
运行结果：
6. 不同区间颜色
要绘制根据数值分割颜色，你可以使用visualmap_opts参数中的is_piecewise属性来实现。is_piecewise属性为True时，热力图会根据特定的区间范围设置不同的颜色，以突出区间。以下是一个示例代码：
from pyecharts import options as opts
from pyecharts.charts import HeatMap
# 构造热力图数据
data = [
[0, 0, 5],
[0, 1, 10],
[0, 2, 20],
[1, 0, 15],
[1, 1, 25],
[1, 2, 30],
[2, 0, 35],
[2, 1, 40],
[2, 2, 45],
]
heatmap = (
HeatMap()
.add_xaxis(['A', 'B', 'C'])
.add_yaxis("series0", ['1', '2', '3'], data)
.set_global_opts(
title_opts=opts.TitleOpts(title="基本热力图示例"),
visualmap_opts=opts.VisualMapOpts(
is_show=True,
is_piecewise=True,
pieces=[
{"min": 20, "color": "red"},
{"max": 20, "color": "green"},
]), # 显示热力标尺
)
.set_series_opts(label_opts=opts.LabelOpts(is_show=True)) # 显示数字
)
# 在jupyter notebook中渲染图表
heatmap.render_notebook()
运行结果：
7. 炫酷模块1
import random
from pyecharts import options as opts
from pyecharts.charts import HeatMap
from pyecharts.faker import Faker
# 生成热力图数据
value = [[i, j, random.randint(0, 50)] for i in range(24) for j in range(7)]
# 创建 HeatMap 对象
c = (
HeatMap()
.add_xaxis(Faker.clock) # 设置 x 轴数据
.add_yaxis(
"series0", # 设置系列名称
Faker.week, # 设置 y 轴数据
value, # 设置热力图数据
label_opts=opts.LabelOpts(is_show=True, position="inside"), # 设置标签样式
)
.set_global_opts(
title_opts=opts.TitleOpts(title="HeatMap-Label 显示"), # 设置标题
visualmap_opts=opts.VisualMapOpts(), # 设置视觉映射配置项
)
)
# 在jupyter notebook中渲染图表
c.render_notebook()
运行结果：
8. 炫酷模块2
import pyecharts.options as opts
from pyecharts.charts import HeatMap
hours = [
"12a",
"1a",
"2a",
"3a",
"4a",
"5a",
"6a",
"7a",
"8a",
"9a",
"10a",
"11a",
"12p",
"1p",
"2p",
"3p",
"4p",
"5p",
"6p",
"7p",
"8p",
"9p",
"10p",
"11p",
]
days = ["Saturday", "Friday", "Thursday", "Wednesday", "Tuesday", "Monday", "Sunday"]
data = [
[0, 0, 5],
[0, 1, 1],
[0, 2, 0],
[0, 3, 0],
[0, 4, 0],
[0, 5, 0],
[0, 6, 0],
[0, 7, 0],
[0, 8, 0],
[0, 9, 0],
[0, 10, 0],
[0, 11, 2],
[0, 12, 4],
[0, 13, 1],
[0, 14, 1],
[0, 15, 3],
[0, 16, 4],
[0, 17, 6],
[0, 18, 4],
[0, 19, 4],
[0, 20, 3],
[0, 21, 3],
[0, 22, 2],
[0, 23, 5],
[1, 0, 7],
[1, 1, 0],
[1, 2, 0],
[1, 3, 0],
[1, 4, 0],
[1, 5, 0],
[1, 6, 0],
[1, 7, 0],
[1, 8, 0],
[1, 9, 0],
[1, 10, 5],
[1, 11, 2],
[1, 12, 2],
[1, 13, 6],
[1, 14, 9],
[1, 15, 11],
[1, 16, 6],
[1, 17, 7],
[1, 18, 8],
[1, 19, 12],
[1, 20, 5],
[1, 21, 5],
[1, 22, 7],
[1, 23, 2],
[2, 0, 1],
[2, 1, 1],
[2, 2, 0],
[2, 3, 0],
[2, 4, 0],
[2, 5, 0],
[2, 6, 0],
[2, 7, 0],
[2, 8, 0],
[2, 9, 0],
[2, 10, 3],
[2, 11, 2],
[2, 12, 1],
[2, 13, 9],
[2, 14, 8],
[2, 15, 10],
[2, 16, 6],
[2, 17, 5],
[2, 18, 5],
[2, 19, 5],
[2, 20, 7],
[2, 21, 4],
[2, 22, 2],
[2, 23, 4],
[3, 0, 7],
[3, 1, 3],
[3, 2, 0],
[3, 3, 0],
[3, 4, 0],
[3, 5, 0],
[3, 6, 0],
[3, 7, 0],
[3, 8, 1],
[3, 9, 0],
[3, 10, 5],
[3, 11, 4],
[3, 12, 7],
[3, 13, 14],
[3, 14, 13],
[3, 15, 12],
[3, 16, 9],
[3, 17, 5],
[3, 18, 5],
[3, 19, 10],
[3, 20, 6],
[3, 21, 4],
[3, 22, 4],
[3, 23, 1],
[4, 0, 1],
[4, 1, 3],
[4, 2, 0],
[4, 3, 0],
[4, 4, 0],
[4, 5, 1],
[4, 6, 0],
[4, 7, 0],
[4, 8, 0],
[4, 9, 2],
[4, 10, 4],
[4, 11, 4],
[4, 12, 2],
[4, 13, 4],
[4, 14, 4],
[4, 15, 14],
[4, 16, 12],
[4, 17, 1],
[4, 18, 8],
[4, 19, 5],
[4, 20, 3],
[4, 21, 7],
[4, 22, 3],
[4, 23, 0],
[5, 0, 2],
[5, 1, 1],
[5, 2, 0],
[5, 3, 3],
[5, 4, 0],
[5, 5, 0],
[5, 6, 0],
[5, 7, 0],
[5, 8, 2],
[5, 9, 0],
[5, 10, 4],
[5, 11, 1],
[5, 12, 5],
[5, 13, 10],
[5, 14, 5],
[5, 15, 7],
[5, 16, 11],
[5, 17, 6],
[5, 18, 0],
[5, 19, 5],
[5, 20, 3],
[5, 21, 4],
[5, 22, 2],
[5, 23, 0],
[6, 0, 1],
[6, 1, 0],
[6, 2, 0],
[6, 3, 0],
[6, 4, 0],
[6, 5, 0],
[6, 6, 0],
[6, 7, 0],
[6, 8, 0],
[6, 9, 0],
[6, 10, 1],
[6, 11, 0],
[6, 12, 2],
[6, 13, 1],
[6, 14, 3],
[6, 15, 4],
[6, 16, 0],
[6, 17, 0],
[6, 18, 0],
[6, 19, 0],
[6, 20, 1],
[6, 21, 2],
[6, 22, 2],
[6, 23, 6],
]
data = [[d[1], d[0], d[2] or "-"] for d in data]
c = (
HeatMap() # 创建热力图对象
.add_xaxis(xaxis_data=hours) # 添加 x 轴数据
.add_yaxis( # 添加 y 轴数据
series_name="Punch Card",
yaxis_data=days,
value=data,
label_opts=opts.LabelOpts( # 设置标签样式
is_show=True, color="#fff", position="bottom", horizontal_align="50%"
),
)
.set_series_opts() # 设置系列配置项
.set_global_opts( # 设置全局配置项
legend_opts=opts.LegendOpts(is_show=False), # 不显示图例
xaxis_opts=opts.AxisOpts( # 设置 x 轴配置项
type_="category",
splitarea_opts=opts.SplitAreaOpts( # 设置分割区域样式
is_show=True, areastyle_opts=opts.AreaStyleOpts(opacity=1)
),
),
yaxis_opts=opts.AxisOpts( # 设置 y 轴配置项
type_="category",
splitarea_opts=opts.SplitAreaOpts( # 设置分割区域样式
is_show=True, areastyle_opts=opts.AreaStyleOpts(opacity=1)
),
),
visualmap_opts=opts.VisualMapOpts( # 设置视觉映射配置项
min_=0, max_=10, is_calculable=True, orient="horizontal", pos_left="center"
),
)
)
c.render_notebook() # 在 Jupyter Notebook 中渲染图表

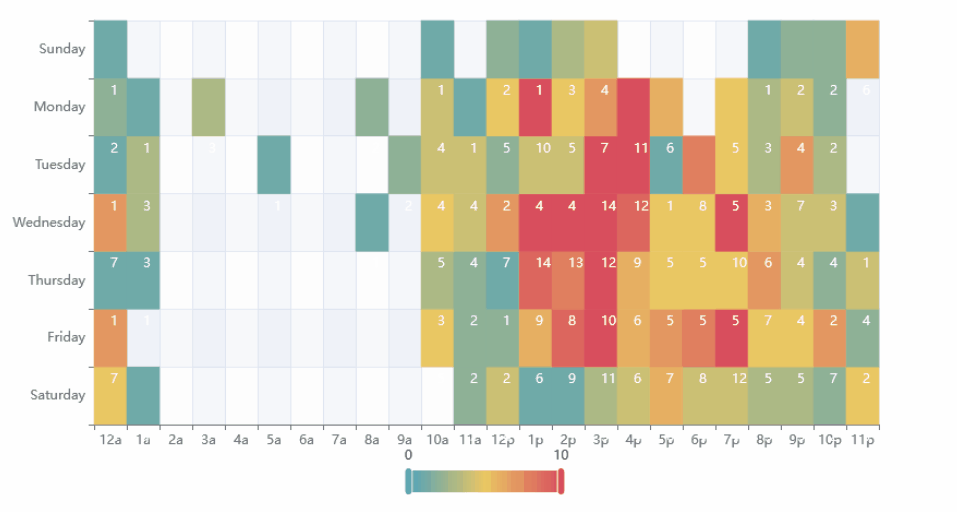

运行结果：
